螺栓規格型號標準一覽，螺釘螺紋尺寸對照表

【大中小】本文來源：百德責任編輯：發布日期：2022-07-22

螺紋是零件上常見的一種結構，它被廣泛地用于零件之間的連接，也可以起傳遞運動和動力的作用。下面我們一起來看看螺栓規格型號標準。
螺栓規格型號標準
一、螺紋的形成
一個與軸線共面的平面圖形（三角形、梯形等），繞圓柱面作螺旋運動，則得到一圓柱螺旋體(螺紋）。其中，圓柱體外表面上的螺紋叫外螺紋；圓柱體內表面上的螺紋叫內螺紋.
螺紋的各種加工方法
二、螺紋的基本要素
1、螺紋的牙型
牙型是指在通過螺紋軸線剖開的斷面圖上螺紋的輪廓形狀。
常用的牙型有以下幾種
2、螺紋的直徑
大徑（D、d）：與外螺紋牙頂或內螺紋牙底相切的假想圓柱面的直徑。
小徑（D1、d1）：與外螺紋牙底或內螺紋牙頂相切的假想圓柱面的直徑。
中徑（D2、d2）：一個假想圓柱的直徑，該圓柱的母線通過牙型上溝槽和凸起寬度相等的地方。
3、螺紋的導程（Ph）和螺距（P）
同一條螺旋線上相鄰兩牙在中徑線上對應兩點之間的軸向距離Ph稱為導程。
螺紋上相鄰兩牙在中徑線上對應兩點之間的軸向距離P稱為螺距。
4、螺紋的線數（n）
沿一條螺旋線形成的螺紋叫做單線螺紋；沿兩條或兩條以上螺旋線所形成的螺紋叫做多線螺紋。
5、螺紋的旋向
螺紋按旋進的方向不同，可分為左旋螺紋和右旋螺紋。
三、螺紋的畫法規定
牙頂用粗實線表示(外螺紋的大徑線，內螺紋的小徑線)；牙底用細實線表示(外螺紋的小徑線，內螺紋的大徑線)；在投影為圓的視圖上，表示牙底的細實線圓只畫約3/4圈；螺紋終止線用粗實線表示；不管是內螺紋還是外螺紋，其剖視圖或斷面圖上的剖面線都必須畫到粗實線；當需要表示螺紋收尾時，螺尾部分的牙底線與軸線成30°。
螺栓的標準號和標準名稱
GB/T10-1988沉頭方頸螺栓
GB/T11-1988沉頭帶榫螺栓
GB/T 12-1988半圓頭方頸螺栓
GB/T 1228-2006鋼結構用高強度大六角頭螺栓
GB/T1231-2006網結構用高強度大六角頭螺栓、大六角螺母、墊圈技術條件
GB/T 13-1988半圓頭帶榫螺栓
GB/T14-1998大半圓頭方頸螺栓C級
GB/T 15-1988大半圓頭帶榫螺栓
GB/T152.4-1988緊固件六角頭螺栓和六角螺母用沉孔
GB/T158-1996機床工作臺T形槽和相應螺栓
GB/T16674.1-2004六角法蘭面螺栓小系列
GB/T 16674.2-2004六角法蘭面螺栓細牙小系列
GB/T 16938-1997緊固件螺栓、螺釘、螺柱和螺母通用技術條件
GB/T 16939-1997鋼網架螺栓球節點用高強度螺栓
GB/T18230.1-2000全接結構用大六角頭螺栓螺紋長度按GB/TB106C級8.8和10.9級
GB/T18230.2-2000全接結構用大六角螺栓短螺絲長度C級8.8和10.9級
GB/T 18230.4-2000全接結構用1型大六角螺栓B級10級
GB/T18230.6-2000全接結構用1型大六角螺栓熱浸鍍鋅（加大攻絲尺寸）A和B級5、6和8級
GB/T19990-2005土壤耕作機械土壤工作
GB/T 27-1988六角頭鉸制孔用螺栓A和B級
GB/T28-1988六角頭螺桿帶孔鉸制孔用螺栓A和B級
GB/T29.1-1988六角頭頭部帶槽螺栓A和B級
GB/T29.2-1988十字槽凹穴六角頭螺栓
GB/T 3098.10-1993緊固件機械性能有色金屬制造的螺栓、螺釘、螺柱和螺母

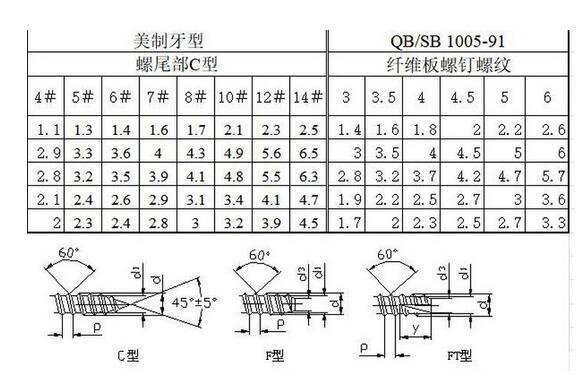

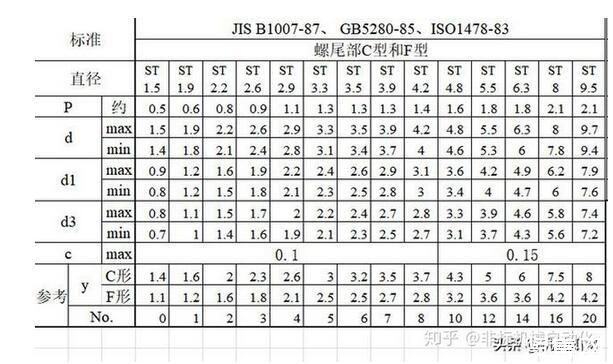

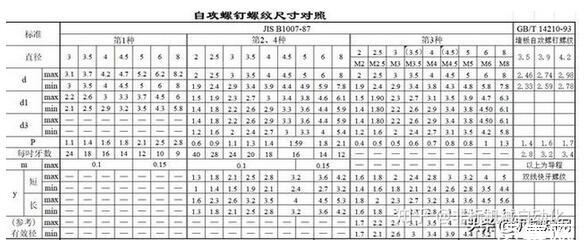

螺釘螺紋尺寸對照表
